Станция автоматического управления Джерело-1М 1-10А

Технические характеристики станции «Джерело-1М»:

1. номинальное напряжение сети 220В, 50Гц 1ф;
2. номинальный ток - до 20А (свыше 20А - по индивидуальному заказу);
3. цифровая светодиодная индикация потребляемого тока электродвигателя;
4. климатическое исполнение по ГОСТ 15150-69-УЗ;
5. степень защиты по ГОСТ 14254-80 - IP21, IP54 (по заказу);
6. рабочее положение - вертикальное;
7. длина кабеля к датчикам не более 500 м;
8. станции соответствуют требованиям ГОСТ 22789-94, ПУЭ и ПТЭЭП;
9. нижний подвод кабелей подключения.

Характеристики управления и защиты:

• режим работы водоподъем или дренаж;
• автоматическое включение/выключения насосного агрегата по сигналам от датчиков уровня (входят в комплект поставки станции) или от других контактных датчиков;
• ручное (резервное) включение/выключения насосного агрегата с помощью кнопок "пуск/стоп";
• контроль и индикацию рабочего тока электродвигателя;
• контроль и индикацию аварийного состояния.

Аварийное отключение происходит при возникновении:

• недопустимых перегрузок в момент пуска и в рабочем режиме;
• холостого хода электродвигателя;
• короткого замыкания в электрической цепи электродвигателя;
• низкого дебета скважины (по датчику сухого хода).

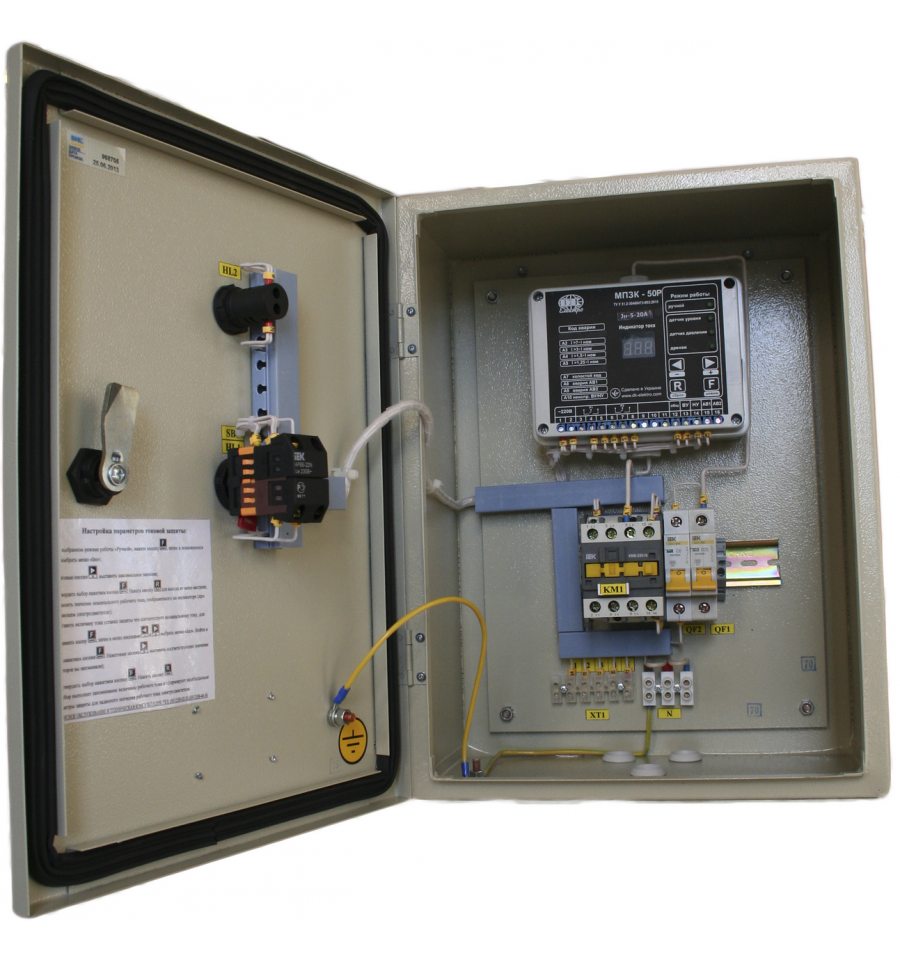

Конструкция

Станция «Джерело-1М» представляет собой металлический ящик с дверцей, запирающейся на замок. На дверце станции установлены элементы управления и индикации. Внутри станции смонтирована пусковая и защитная аппаратура. Габаритные размеры: В*Ш*Г - 430*300*200.

Гарантийный срок эксплуатации - 18 месяцев.

* - по индивидуальному проекту (техническому заданию) Заказчика предприятие изготавливает станции управления любой степени сложности.
