Станція автоматичного управління Джерело-1М 5-20А

Станція використовується на промислових, комунально-побутових, громадських і приватних об'єктах. Автоматичне управління і захист електродвигуна в станції «Джерело-1М» здійснює мікропроцесорний прилад захисту і контролю «МПЗК-50».

Технічні характеристики станції «Джерело-1М»:

1. номінальну напругу мережі 220В, 50Гц 1ф;
2. номінальний струм - до 20А (понад 20А - за індивідуальним замовленням);
3. цифрова індикація споживаного струму електродвигуна;
4. кліматичне виконання по ГОСТ 15150-69-УЗ;
5. ступінь захисту по ГОСТ 14254-80 - IP21, IP54 (за замовленням);
6. робоче положення - вертикальне;
7. довжина кабелю до датчиків не більше 500 м;
8. станції відповідають вимогам ГОСТ 22789-94, ПУЕ та ПТЕЕС;
9. нижнє підведення кабелів підключення.

Характеристики управління та захисту:

• режим роботи водопідйом або дренаж;
• автоматичне включення / вимикання насосного агрегату за сигналами від датчиків рівня (входять в комплект поставки станції) або від інших контактних датчиків;
• ручне (резервне) включення / вимикання насосного агрегату за допомогою кнопок "пуск / стоп";
• контроль і індикацію робочого струму електродвигуна;
• контроль і індикацію аварійного стану.

Аварійне відключення відбувається при виникненні:

• неприпустимих перевантажень в момент пуску і в робочому режимі;
• холостого ходу електродвигуна;
• короткого замикання в електричному колі електродвигуна;
• низького дебету свердловини (за датчиком сухого ходу).

Конструкція

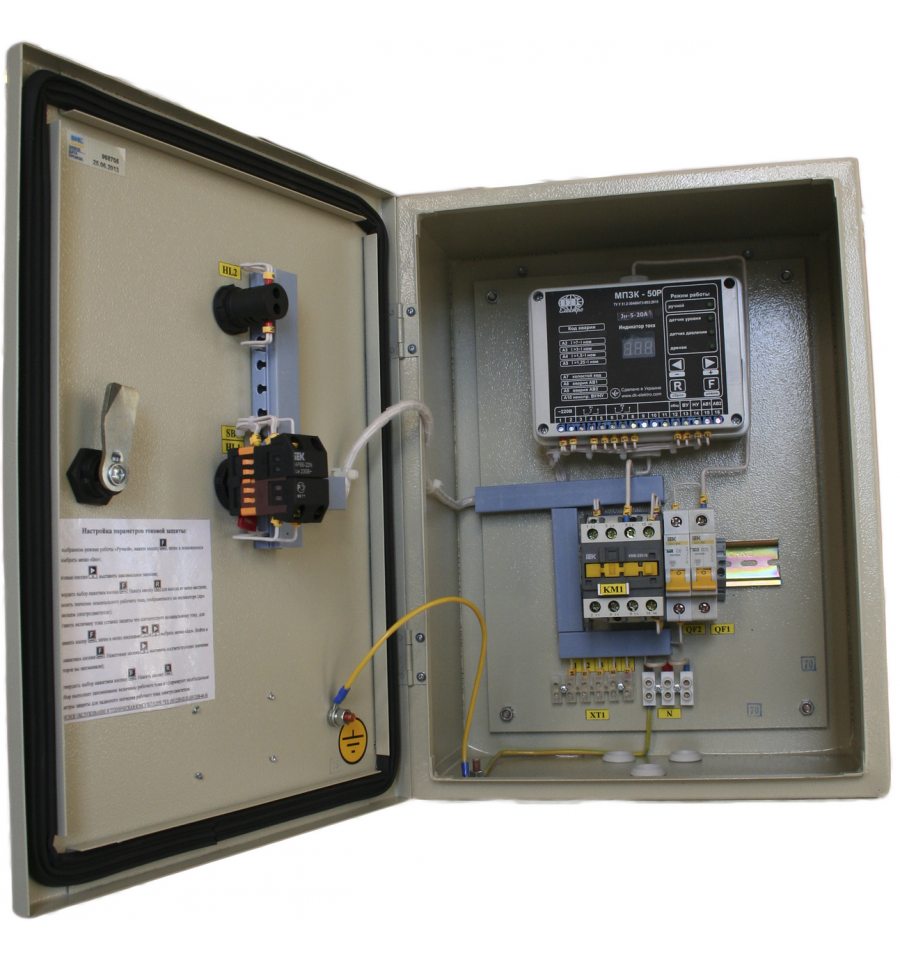

Станція «Джерело-1М» являє собою металевий ящик з дверцятами, що закриваються на замок. На дверцятах станції встановлені елементи управління і індикації. Всередині станції змонтована пускова і захисна апаратура. Габаритні розміри: В * Ш * Г - 430 * 300 * 200.

Гарантійний термін експлуатації - 18 місяців.
